레이저 클래딩 시스템 구성에 대한 주요 고려 사항
레이저 클래딩 시스템에 대한 최적의 구성을 선택하는 것은 수리 품질, 생산 효율성 및 장기-투자 수익에 영향을 미치는 중요한 결정입니다. 잘 구성된-산업용 레이저 클래딩 기계를 사용하면 샤프트, 기어, 롤, 터빈 블레이드와 같은 구성요소에 대한 정밀하고 고성능 수리가 가능합니다.- 이 가이드는 수리 및 복원을 위해 맞춤화된 레이저 적층 제조 시스템의 핵심 구성요소와 매개변수를 평가하기 위한 구조화된 접근 방식을 제공합니다. 레이저 소스 및 빔 전달부터 모션 제어 및 분말 공급 시스템에 이르기까지 각 요소는 클래딩 층 두께, 재료 호환성, 생산 처리량 및 최종 부품 특성을 포함한 특정 적용 목표에 맞게 선택되어야 합니다. 신뢰할 수 있는 레이저 클래딩 솔루션을 구현하려는 제조업체, 유지 관리 팀 및 작업장에는 이 구성 프로세스를 이해하는 것이 필수적입니다.
레이저 적층 수리를 위한 핵심 시스템 구성 요소 이해
표준 산업용 레이저 클래딩 기계는 함께 작동하는 여러 주요 하위 시스템으로 구성됩니다. 일반적으로 고출력 광섬유 레이저 또는 다이오드 레이저인 레이저 소스는 에너지 빔을 생성합니다. 광섬유 및 보호 렌즈를 포함한 강력한 빔 전달 시스템이 레이저를 처리 헤드로 전송합니다. 클래딩 헤드는 빔 포커싱을 위한 광학 장치, 재료 전달을 위한 동축 또는 다중{4}}제트 파우더 노즐, 보호 가스 채널을 통합하는 실행 장치입니다. 공작물은 샤프트 수리를 위한 다축 CNC 선반, 복잡한 형상을 위한 로봇 팔 또는 대형 부품을 위한 갠트리 시스템이 될 수 있는 모션 시스템에 장착됩니다. 마지막으로 중앙 집중식 CNC 제어 시스템은 모든 매개변수-레이저 출력, 분말 공급 속도, 이동 속도-를 조정하여 까다로운 수리 작업을 위한 프로세스 반복성과 고품질{10}}클래드 레이어 증착을 보장합니다.
품질 클래딩을 위한 주요 처리 매개변수 최적화

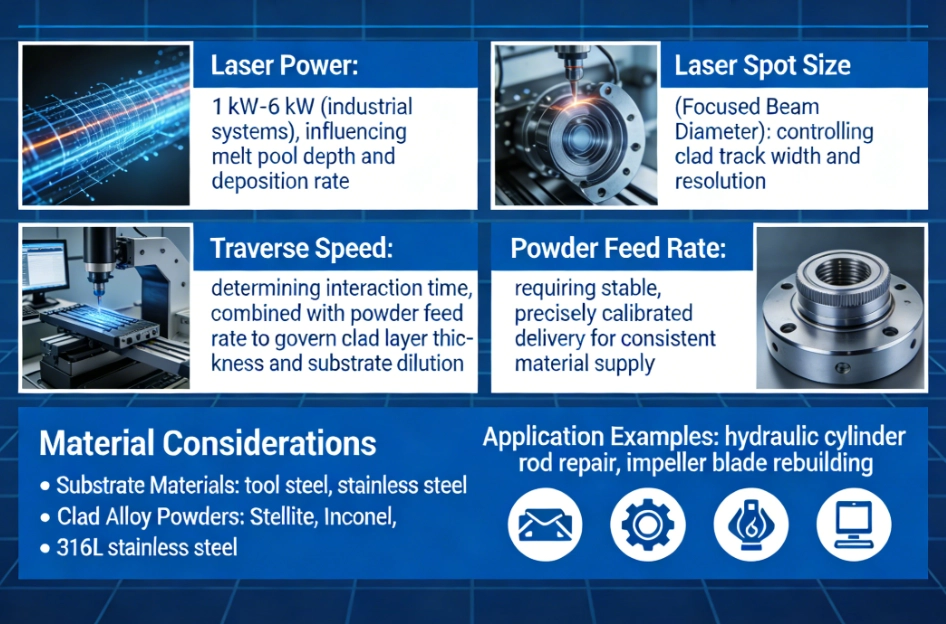

레이저 클래딩 시스템의 성능은 몇 가지 중요한 매개변수의 정확한 상호 작용에 의해 정의됩니다. 산업용 시스템에서 일반적으로 1kW ~ 6kW 이상의 레이저 출력은 용융 풀 깊이와 증착 속도에 직접적인 영향을 미칩니다. 집중된 빔 직경 또는 레이저 스폿 크기는 클래드 트랙의 폭과 해상도를 제어합니다. 이동 속도는 상호 작용 시간을 결정하고, 분말 공급 속도와 결합하여 클래드 층 두께와 모재와의 희석을 제어합니다. 최적의 매개변수 선택은 모재 재료(예: 공구강, 스테인리스강) 및 클래드 합금 분말(예: Stellite, Inconel, 316L 스테인리스강)에 따라 달라집니다. 안정적이고 정밀하게 보정된 분말 공급 장치는 일관된 재료 공급을 위해 가장 중요하며, 이는 유압 실린더 로드 수리 또는 임펠러 블레이드 재구축과 같은 응용 분야에서 결함이 없고 야금학적으로 건전한 코팅을 달성하는 데 중요합니다.{12}}
시스템 통합 및 보조 장비의 역할

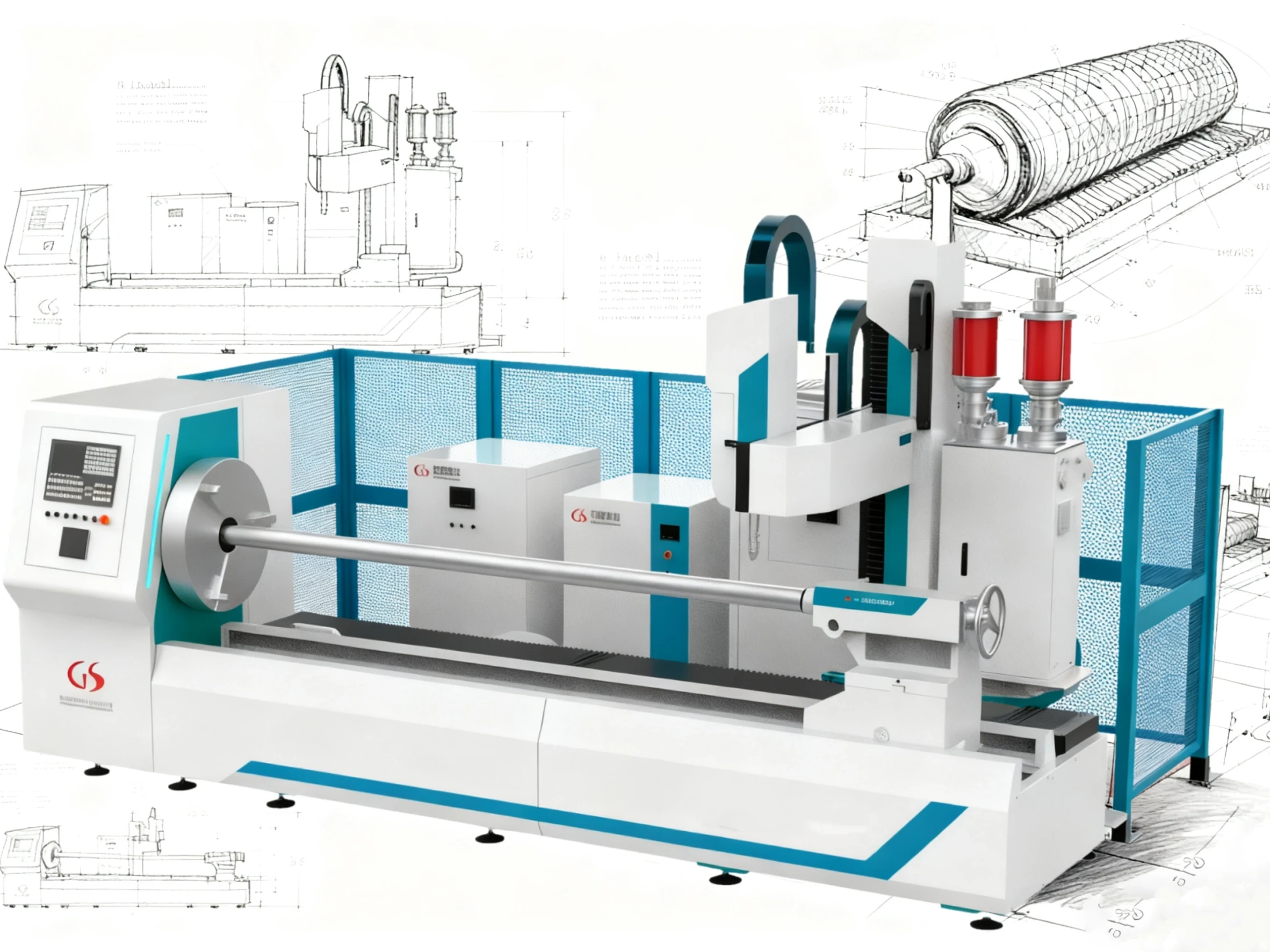

기본 클래딩 장치 외에도 성공적인 통합을 위해서는 지원 시스템이 필요합니다. 공정 부산물을 제거하고 안전한 작업장 환경을 유지하려면 효율적인 연기 추출 장치가 필수입니다. 분말 회수 또는 재활용 시스템은 특히 값비싼 니켈-계 또는 코발트-계 초합금 분말을 사용할 때 재료 활용률을 향상시키고 운영 비용을 절감할 수 있습니다. 많은 수리 분야의 경우 턴키 방식의 "클래드-및-기계" 셀을 통합하는 것이 매우 유리합니다. 이는 레이저 클래딩 스테이션과 CNC 머시닝 센터를 결합하여 단일 설정으로 클래딩 전 표면 준비 및 클래딩 후 마무리 가공을-실제 치수로 처리할 수 있도록 해줍니다. 이러한 통합은 산업용 펌프 샤프트, 해양 프로펠러 샤프트, 압축기 로터의 고정밀 수리에 특히 유용하며 전체 워크플로를 간소화합니다.{11}
적합한 레이저 클래딩 기계를 선택하기 위한 전략적 프레임워크

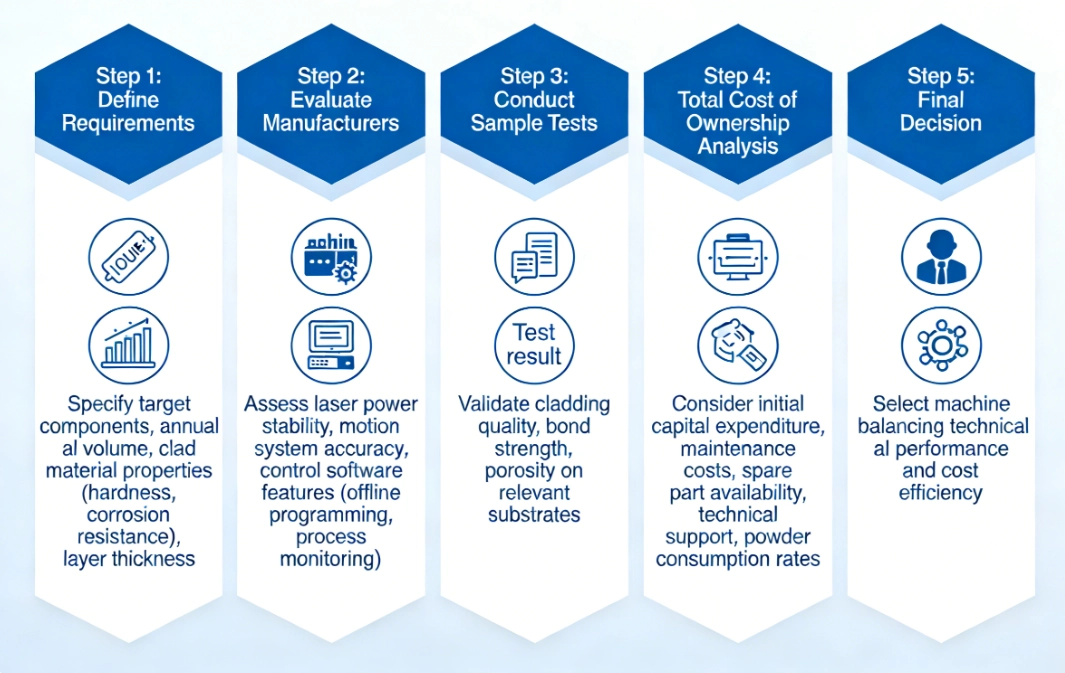

전략적 선택 프로세스에는 요구사항의 명확한 정의가 포함됩니다. 대상 구성 요소, 연간 수량, 필요한 클래드 재료 특성(경도, 내식성) 및 원하는 층 두께를 지정하는 것부터 시작하십시오. 레이저 출력 안정성, 모션 시스템 정확도, 오프라인 프로그래밍 및 프로세스 모니터링과 같은 기능을 갖춘 제어 소프트웨어의 정교함을 포함한 기계 사양을 기반으로 제조업체를 평가합니다. 클래딩 품질, 결합 강도 및 다공성 수준을 검증하려면 관련 기판에 대한 재료 샘플 테스트를 요청하십시오. 마지막으로, 초기 자본 지출뿐만 아니라 유지 관리 비용, 예비 부품 가용성, 기술 지원, 특정 산업용 레이저 클래딩 응용 분야에 대한 예상 분말 소비율과 같은 장기 요인도 고려하여 총 소유 비용 분석을 수행합니다.{4}}
레이저 장비 부품
파이버 레이저 기계
레이저 클래딩 헤드
파우더 피더
레이저 경화 헤드
목적에 맞는-클래딩 솔루션에 투자
레이저 클래딩 시스템 구성은 모든 노력에{0}}적합-하는- 일률적인 작업이 아니라 기술 역량과 운영 목표를 일치시키는 맞춤형 프로세스입니다. 적절한 레이저 출력, 정밀한 모션 제어, 안정적인 분말 공급으로 구성된 신중하게 선택된 시스템은 고급 제조 및 유지보수 수리 작업을 위한 강력한 자산이 됩니다. 이는 고가치 구성요소의 수명주기를 연장하고, 예비 부품 재고에 대한 의존도를 줄이며, 우수한 코팅 소재를 통해 성능 업그레이드를 가능하게 합니다. 핵심 구성 요소, 프로세스 매개 변수 및 전체 통합에 초점을 맞춘 구조화된 평가 프레임워크를 따르면 기업은 산업 수리 시장에서 내구성, 효율성 및 강력한 경쟁 우위를 제공하는 레이저 적층 제조 솔루션에 자신있게 투자할 수 있습니다.
FAQ
Q: 클래딩 응용 분야에 적합한 레이저 출력을 어떻게 선택합니까?
A:레이저 출력 선택은 목표 증착 속도와 재료에 따라 다릅니다. 미세한-기능 수리 또는 얇은 코팅의 경우 1-2kW이면 충분할 수 있습니다. 대형 샤프트의 고강도 재구축이나 빠른 처리량을 위해서는 4-6kW 파이버 레이저가 일반적입니다. 항상 특정 합금 분말과 기판으로 테스트하십시오.
질문: 레이저-클래드 코팅의 최종 품질에 가장 큰 영향을 미치는 요소는 무엇입니까?
A:핵심 요소는 일관된 초점을 위한 레이저 빔 품질, 정확하고 안정적인 분말 공급 속도, 최적의 매개변수 설정(전력, 속도), 클래딩 공정 중 산화를 방지하여 조밀하고 접착된 층을 보장하는 고순도 차폐 가스입니다.
Q: 회전축 수리에 가장 적합한 기계 구성은 무엇입니까?
A:선반- 기반 레이저 클래딩 시스템이 이상적입니다. 클래딩 헤드가 축 방향으로 이동하는 동안 샤프트를 회전시켜 크랭크샤프트, 로터 샤프트 또는 기타 원통형 구성 요소에 균일하고 고품질의 360도 커버리지를 효율적으로 허용합니다.
